鋰電池正，負極漿料泵選型方案

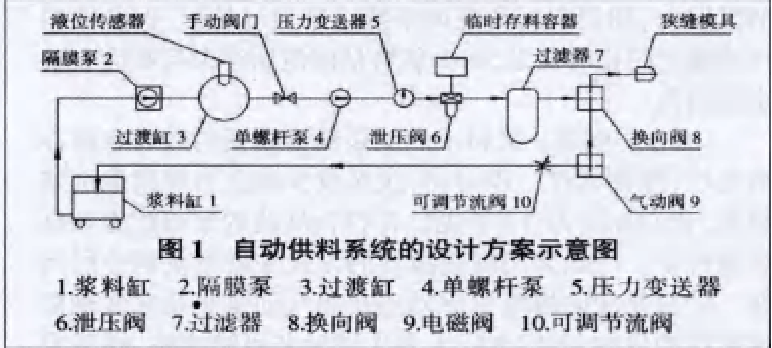

鋰電池正負漿漿料輸送過程設計的設備及裝置有輸送泵、過濾裝置、分散裝置、儲料罐等。輸送泵有螺桿泵、齒輪泵、隔膜泵等多種類型，但是考慮到漿料輸出的穩定性會對集流體涂布有重要的影響，一般需要配備過濾器，通常過濾器一般可分為動態過濾器，以及靜態過濾器，由于攪拌完成之后可能會有少量的為了防止大顆粒對涂布頭、涂布效果造成負面影響，需要對漿料進行大顆粒的過濾。過濾濾網的大小選擇需要根據涂布設備及漿料性質進行，過小的篩網影響工作效率，過大的篩網又不能起到有效的過濾作用。但是電池漿料的特性極其復雜，很多情況下，即使進行了高速分散，攪拌仍有可能出現漿料顆粒的情況漿料經過過濾后進入漿料儲存罐，需要經過一道攪拌均質工序。由于漿料攪拌完成之后，經過管道輸送可能會有一定的顆粒團聚、漿料不穩定的情況，不利于漿料的涂布。此時由于攪拌完成之后可能會有少量的為了防止大顆粒對涂布頭、涂布效果造成負面影響。

旋轉刮刀過濾器在國外鋰電行業有非常成熟的應用，日本國內廠家也有在使用的，有的用國產，有的用進口

相比較國內常見的絲網有不可比擬的優勢

免換濾網，不需經常開蓋檢查濾網，自動排雜質，密閉操作避免人工接觸物料，楔形網的濾元過濾效率非常高效

隨著擠壓涂布的普及，自動過濾器也有了極大的改進

擠壓涂對模頭壓力要求較轉移涂更為嚴苛旋轉刮刀過濾器在國外鋰電行業有非常成熟的應用，日本

國內廠家也有在使用的，有的用國產，有的用進口

相比較國內常見的絲網有不可比擬的優勢

免換濾網，不需經常開蓋檢查濾網，自動排雜質，密閉操作避免人工接觸物料，楔形網的濾元過濾效率非常高效

隨著擠壓涂布的普及，自動過濾器也有了極大的改進

擠壓涂對模頭壓力要求較轉移涂更為嚴苛

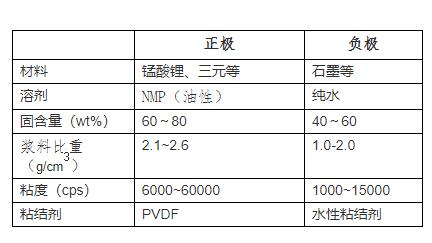

水性粘結劑

1. 技術要求

2.1、 過濾濾芯100目，150目

2.2、 電機設計在上部；

2.3、 出料能力能達到0~15L/min；

2.4、 泄壓防爆功能；

2.5、 電機轉速0~28rpm可變頻調節；

2.6、 密封件采用EPDM/PTFE，防止?jié){料溢出。

1，需要放置在螺桿泵后端過濾，如放置在隔膜泵上周轉罐之前，實測達不到過濾的效果

2，需要放置在螺桿泵后過濾

要參數規格 備注

1 過濾目數：200目 精度可選

2 濾芯規格：Ф160(cooper1) 過濾面積：0.2m2  國產

3 濾芯規格：316L材質衛生級楔形網 國產

4 氣動整機功率：   電機產自臺灣/無噪音/免維護 可選

5 輸出轉速： 可調

6 環刮刀式：PTFE/UHWPE+不銹鋼彈簧

7 卡式，整機可拆卸，清洗方便

8 進出口管徑、排污口口管徑均為2英寸、共3個接入口（下2/上1）,配φ50.5卡盤

9 整機材質為316L衛生級不銹鋼，筒體厚度> 3mm 所有零部件經衛生級處理

10 支腿 支撐腳材質304

11 排污口：底部汽缸自動排污，PLC連接控制系統，時間控制

電池漿料靜態過濾，濾網過濾器 （過濾除鐵上料器）

材質:316L 材質，設計壓力：1MPA 電池漿料除鐵

除鐵器規格:直徑:DN50,磁棒：25*500mm,帶套筒，上部磁棒與封蓋一體快開型

下部變徑 K50 變 K25 卡盤快速連接管道與三通閥 并排式分布，

可切換操作 過濾器：316L 材質，316L 楔形網，由外向內過濾 設計壓力:1MPA 過濾精度:120 目，

150 目，精度可選 整體撬裝，含進口隔膜泵，含過濾器，除鐵裝置，壓力傳感器，以及管道，連接件 設計溫度：<100℃
