本說明書供操作和維護人員使用。要使一臺泵長期可靠的運行，就需要定期的嚴格按照使用維護說明書對其進行維護和保養。如因未按照說明書而發生損壞，我們不承擔責任。

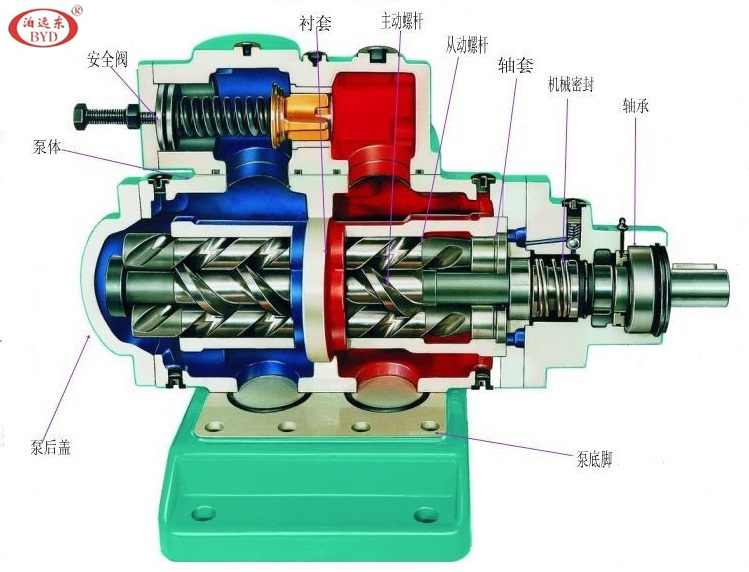

上圖為SN SM三螺桿泵結構圖

一、概述

用于低壓范圍的SN系列和用于中壓范圍的SM系列三螺桿泵是轉子型容積泵，適于輸送不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，輸送液體粘度2-760mm2/s，溫度不超過150攝氏度，超過150攝氏度可用高溫泵SM```Y 、SN`````Y型，禁止輸送水及其他相似介質。

SM、SN型三螺桿泵具有多種規格、結構，流量從10~5300L/min可任意選擇，可以臥式和立式安裝，進口、出口方向可相隔180度可以任意互換，軸封多數為機械密封和填料密封。

SM、SN型三螺桿泵，襯套為一個單獨的零件固定于泵體內，主桿軸端裝有檔圈擋住襯套內的從桿軸向移動，從桿軸端裝平衡套以平衡其軸向力。

SM、SN型三螺桿泵軸伸支撐較小，應由原動機經彈性聯軸器直接驅動，不得用皮帶輪等會產生額外徑向力較大的傳動方式傳動。

SM、SN型三螺桿泵輸送各種油類是應注意事項：

1.輸送40-150mm2/s的油類合適，允許按泵的高工作壓力使用。

2.輸送40mm2/s以下的油類，為保證泵的流量及壽命應降低使用。

3.輸送150mm2/s以上的油類，且進油管道過長，彎頭過多，泵工作時如產生噪音或振動現象，則應考慮更換低一級轉速的電動機運轉或縮短吸入管道，減少?gòu)濐^。

二、SM、SN型三螺桿泵安裝要求

1.安裝前檢查泵的油封是否良好，并檢查泵在運輸過程中是否損壞，可用手轉動聯軸器是否有卡勁的現象，如有則應拆泵進行清洗，修理和校正

2.安裝泵的進油和排油管道時，其管徑不得小于泵的進油和排油口徑，進油管道不得過長，彎頭不得過多，否則將影響泵的工作狀態。

3當有兩臺以上的泵安裝在同一條管線上，為便于泵的啟動，在進泵的排油管上需要安裝逆止閥。

4．對于在較高溫度（60℃以上）下輸送粘度大的油類（如：重油）的備用泵，需要是熱備用泵，否則泵在低溫下啟動會造成電機過載或泵損壞。（建議在靠近泵的排油管上的逆止閥帝，并聯安裝一個小回流閥，對于備用泵可微啟回流閥，使泵緩慢逆轉，其逆轉速<=100轉/分，使部分熱油經常流過泵內，達到泵熱備用目的。）

5.輸送介質內含有機械雜質，將嚴重影響泵的運轉和降低使用壽命，因此在泵安裝前，需要仔細進油管的焊渣，沙粒等雜質。巴西在進油管道靠近泵處安裝濾器，濾器網孔大小，可根據工作情況及介質粘度確定。（一般可用40-80目網），過濾面積一般不得小于進油管截面積的20倍。

6.盡量在泵進油和排油口處的螺紋孔上連接壓力表和真空表，以便于泵的運轉狀態。

7.原動機與泵的轉軸需要在同一線上，可用直尺測隙規在聯軸器圓周上間隔900處檢查。

8.原動機與泵在轉向需要一致，嚴格禁止原動機驅動泵逆轉。電機接線時，應先脫開電機與泵的聯軸器，對電機做試運轉。使其轉向與泵的轉向標志一致。

三．SM、SN型三螺桿泵的使用

1.泵啟動前，需要全開進油和排油閘閥。

2.啟動泵或再次使用長期封存的泵時，泵內無介質，應在泵進油腔灌注適量輸送介質，避免泵干啟動。

3．泵啟動后，應密切注意電流表，壓力表和真空表的數值，超出規定值，應停泵找出原因后，再行啟動。

4.軸封處點滴泄露，應屬正常現象，當泄露量大量增加時，對軟填料密封應壓緊填料密封壓蓋，對機械密封應停泵后，再行啟動。

5.用高溫蒸汽清掃管線時，應避免高溫蒸汽通過泵內。

6.SM、SN型三螺桿泵可配備隨機閥，其開啟壓力為工作壓力的1.25-1.5倍，這在出廠試驗時已經確定，不允許用戶擅自調節，否則引發的事故我廠概不負責。

注意：隨機閥只起偶然事故中短時間內保護泵本身不損壞，不能當作系統中溢流閥或閥使用，設計選型人員需要在系統中增設獨立的保護設施。

7.如果泵長期吧工作時，應進行油封，并定期檢查油封情況，必要時重新安裝油封。
