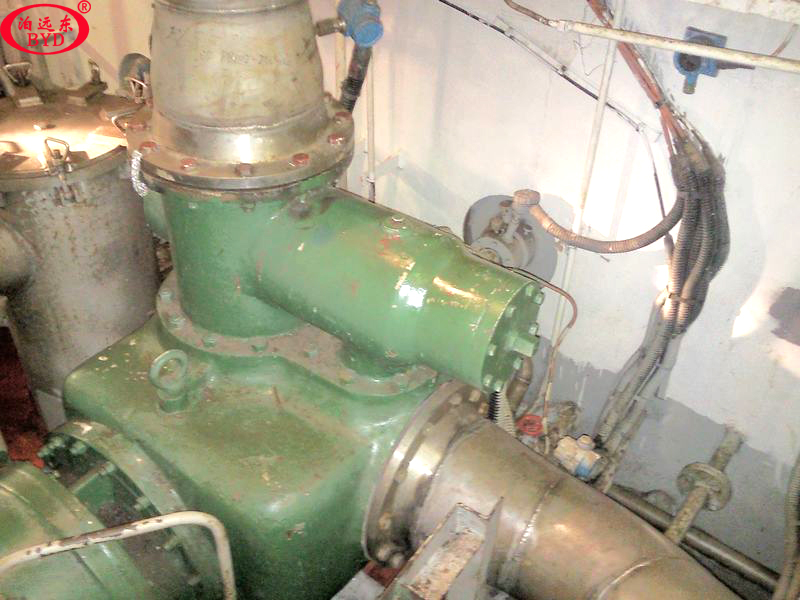

船用重油泵（380#重油）

型號：W7.2ZK-75Z2M1W74船用雙螺桿泵

數 量：1臺

流量：100m3/h     壓力：0.4MPa

轉速：950r/min   軸功率：37KW

電機功率：55KW    進口：DN200mm  口徑：DN200mm

輸送介質：380#重油 介質溫度：25℃ 粘度：2000mm2/s

泵體材質HT250  螺旋套材質：ZQSn10-1  軸材質：0Cr17Ni4Cu4Nb

2.輕油加油泵（0#柴油）

型號：W6.4ZK-67M1W74雙螺桿泵   數量：2臺

流量：70m3/h     壓力：0.8MP

轉速：1450r/min   軸功率：25.7KW

電機功率：37KW    進口：DN150mm   出口：DN150mm

輸送介質：0#柴油   介質使用溫度：常溫   粘度：1-10mm2/s

泵體材質HT250  螺旋套材質：ZQSn10-1  軸材質：0Cr17Ni4Cu4Nb

船用雙螺桿泵技術協議

河北遠東泵業制造有限公司（以下簡稱甲方）與青島晶旺達貿易有限公司（以下簡稱乙方），雙方就甲方用船用雙螺桿泵的設計、制造、檢驗和驗收進行充分協商，并達成如下技術協議，本技術協議文字表述、請購文件、數據表、圖紙互為補充，本協議作為合同的附件與之同時生效，并具有同等法律效力。

1、產品制造、安裝、驗收標準

1.1 船用雙螺桿泵

JB/T8091-1998螺桿泵試驗方法

JB/T8097-1999泵的振動測量與評價方法

JB/T8098-1999泵的噪音與評價方法

JB/T8091-1998泵的汽蝕余量測量與評價方法

GB/T3216泵和效率測量與評價方法

HG20592-97(A)鋼制管法蘭

API676                           容積式泵——回轉式

1.2船用電機設計、制造和檢驗標準

IEC60034                        《旋轉電機》

IEC60068                        《環境試驗》

IEC60072                        《旋轉電機的尺寸及功率等級》

IEC60092                        《船用電器設備》

2、 產品組成系統說明、主要技術數據和性能的詳細描述

2.1 整泵組

2.1.1 制造商提供的產品技術、經濟合理、、成熟可靠。

2.1.2 泵設計特性曲線在泵設計工況范圍內的流量、壓力、效率均在標準范圍。

2.1.3外觀質量: 表面光潔、無裂紋、無氣孔、無縮孔、無砂眼等影響強度的缺陷；產品外表面的保護漆涂層光潔、均勻，無氣泡、流痕、龜裂等影響外觀質量的缺陷。

2.1.4各連接部件密封處無滲漏。

2.1.5泵噪聲符合國家相關標準的規定（泵與電機的噪聲(距設備及管線1m處)不超過85dBA）。

2.1.6泵振動符合國家機械部相關標準的規定。

2.2  機組要求及主要零部件材質

2.2.1 泵主要零部件材質見泵選型參數一覽表。

2.2.2 泵進出口法蘭執行GB/T9119-2000。

2.2.3 泵采用螺桿泵與電機共用一個公共底座。

2.4 泵機械密封

2.4.1 泵機械密封為單端面機械密封，摩擦副因介質而定，能有效防止泄漏，保證了機械密封的使用壽命。單端面機械密封形式為波形彈簧、靜環（WC）、動環（WC）、0型圈（氟橡膠）構成。機封由介質潤滑，不需要水冷卻及外界潤滑。

2.4.2 機械密封材質詳見泵數據表。

2.5  軸承和潤滑

2.5.1 軸承采用油、脂潤滑。

2.5.2 同步齒輪箱體安裝觀察油位的油窗。

2.5.3 泵軸承為FAG進口軸承。

2.6  聯軸器及聯軸器護罩

2.6.1 泵配彈性梅花聯軸器。由遠東泵業生產。

2.6.2 配有防護罩。

2.7 底座

底座采用整體槽鋼焊接底座。

2.8 船用電機

2.8.1 電源要求：電壓 0.38kV±10% /0.44 kV±10%   三相  50Hz±5%/60Hz±5%

2.8.2 電機380V/440V，50Hz/60Hz，3相，B級絕緣，防護等級IP44：數據詳見泵選型表。

2.8.3 電機采用德州恒力電機有限責任公司制造。

電動機應保證在90%額定電壓下平穩啟動，電動機應能承受電源快速切換過程中失電而不受損壞，并假定電動機在切換前是滿載運行。
